课程
类别
课程代码
课程名称
学时
学分
授课对象
课程性质
开课学院
备注
电工电子实习
3752A019
电工电子实习A
64
2
电气学院、信息学院
必修
创新创业学院/工程中心
3752A020
电工电子实习B
32
1
机能学院等
必修
创新创业学院/工程中心
电工电子实习A课程简介
电工电子实习A是高等工科院校（近）电类专业教学计划中一门重要的基础实践课程，是高等院校学生综合素质培养过程中的重要的实践教学环节之一，是新型的模块化、工程化电工电子实习课程，强化技能的综合性、创新性训练，是电气工程及其自动化等工程电类专业的必修课。
课程目的：通过电工电子实习A的实践教学，使学生了解安全用电知识，掌握安全用电的基本常识；了解一些电气、电子常用元件及其基本性能；了解电子线路和电气线路制作的工艺要求；掌握电子线路手工焊接和贴片技术；掌握电气元件的安装、连线等基本技能，使学生建立起电气原理图和电子线路图的基本概念，并具有一定的读图和分析能力。掌握常用电工电子仪器仪表的正确使用；掌握一些简单的电子线路和电气线路的设计和调试方法；具有根据故障现象分析故障原因并能解决问题的能力。在实践中，激发学生进一步掌握基础理论知识，提高实践动手能力、独立工作能力，拓宽视野；提高学生的电路设计水平和工程实践能力，能将学过的知识综合运用于电工电子系统的设计中。
学时/学分： 64学时/2学分
课程主要包括16个实验项目：
序号
实习项目
课内学时
1
实习前集中讲解、接触器拆装等
4
2
电工基本技能练习
4
3
简单照明电路及插座安装
4
4
电动机直接启动控制电路主电路安装
4
5
电动机直接启动控制电路控制电路的设计制作
4
6
电动机直接启动控制电路测量电路及指示电路的设计制作
4
7
电机正反转控制电路主电路安装
4
8
电机正反转控制电路控制电路设计制作
4
9
电子线路装配技术——手工焊接
4
10
电子产品设计制作——直流稳压电源设计制作
4
11
电子产品设计制作——计数器模块1设计制作
4
12
电子产品设计制作——计数器模块2设计制作
4
13
电子产品设计制作——计数器模块3设计制作
4
14
电子产品设计制作——计数器模块4设计制作
4
15
电子产品设计制作——计数器模块5设计制作及系统调试
4
16
电子产品设计制作——计数器模块6设计制作及系统调试
4
合计
64
课程要求完成以下实践教学任务：
⑴理解电工安全知识、电子装配安全知识和安全用电常识。
⑵掌握对简单电气原理图的读图能力、低压配电控制电路构成的原理和电气联锁电路的基本概念。
⑶掌握电气装置的基本安装方式、电工工艺、调试方法和故障查找方法。
⑷理解集成电路应用的基本知识，掌握一些常用模拟及数字集成电路（如555、40系列等）的使用方法。
⑸理解并建立电子线路板的基本概念，掌握电子线路板的排板方法、调试方法和故障查找方法。
⑹了解现代电子制造技术，掌握现代电子制造技术的基本工艺。
实验中用到的主要仪器设备和实验场景：

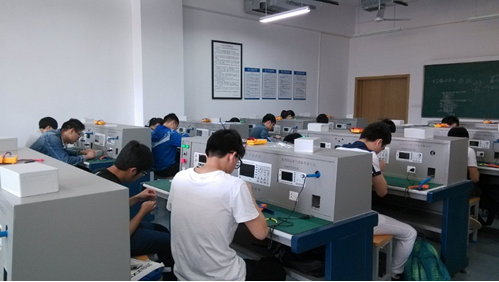

电路板焊接试验台

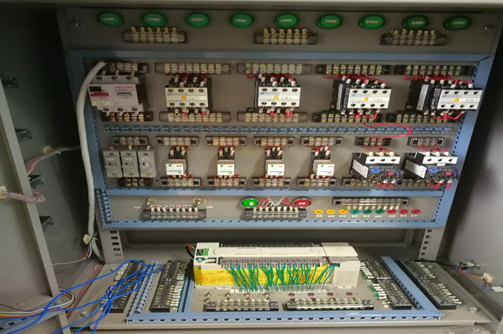

电工故障检测试验台
