课程

类别

课程代码

课程名称

学时

学分

授课对象

课程性质

开课学院

备注

电子技术实验

3761A027

电路原理实验A

32

1

中德学院

必修

创新创业学院/工程中心

3761A028

电路原理实验B

16

0.5

电气学院

必修

创新创业学院/工程中心

3761A025

电工电子学实验A

32

1

机械学院、中德学院

必修

创新创业学院/工程中心

3761A026

电工电子学实验B

16

0.5

全校学生

必修

创新创业学院/工程中心

3761A023

模拟电子技术实验A

32

1

中德学院、理学院

必修

创新创业学院/工程中心

3761A134

模拟电子技术实验B

16

0.5

电气学院

必修

创新创业学院/工程中心

3761A024

数字电子技术实验A

32

1

中德学院、理学院

必修

创新创业学院/工程中心

3761A135

数字电子技术实验B

16

0.5

电气学院

必修

创新创业学院/工程中心

电路原理实验A课程简介

电路原理实验A 是一门有效衔接电路原理理论课的实践课程，由浅入深，系统培养和深化学生对电路理论的理解和动手实践能力。电路原理实验是电气工程及其自动化专业、计算机科学与技术专业的必修公共基础实践课程。

课程目的：帮助学生巩固和加深理解所学的理论知识，培养学生掌握实验的基本技能，树立工程实践观点，培养严谨、实事求是的科学作风，为从事工程技术工作和科学研究工作在实践能力上打下基础。

学时/学分： 32学时/1学分

课程主要包括8个实验项目：

①电工实验台和电工仪表的使用及几种线性、非线性元件伏安特性的测定

②戴维南定律与诺顿定律

③VCCS及CCVS受控源的实验研究

④线性无源二端口的研究

⑤串联谐振及参数设计

⑥一阶RC电路的暂态响应

⑦电感性负载功率因数提高提高方法研究

⑧三相交流电路电压、电流、功率的测量

课程要求完成以下实践教学任务：

⑴正确选择、使用常用的电工仪表、电工设备及常用的电子仪器。

⑵独立设计相关实验电路，并按电路图正确接线和查线。

⑶掌握测量有源二端口网络等效参数和验证戴维南定理与诺顿定理的方法

⑷掌握三相负载的星形接法和三角形接法。

⑸掌握对称三相交流电路电压、电流和功率的计量方法。

⑹准确读取实验数据、观察实验现象，测绘波形曲线；学习查找和排除简单故障。

⑺整理分析实验数据，独立写出内容完整、条理清楚和整洁的实验报告。

本课程采用最新设备THXDZ型虚拟仪器仪表网络型电工实验台和KHM-2型模拟电路实验装置，配备TFG1920A信号发生器和TDS 2001C示波器，提供精确便捷的实验环境。

本课程采用最新设备THXDZ型虚拟仪器仪表网络型电工实验台和KHM-2型模拟电路实验装置，配备TFG1920A信号发生器和TDS 2001C示波器，提供精确便捷的实验环境。

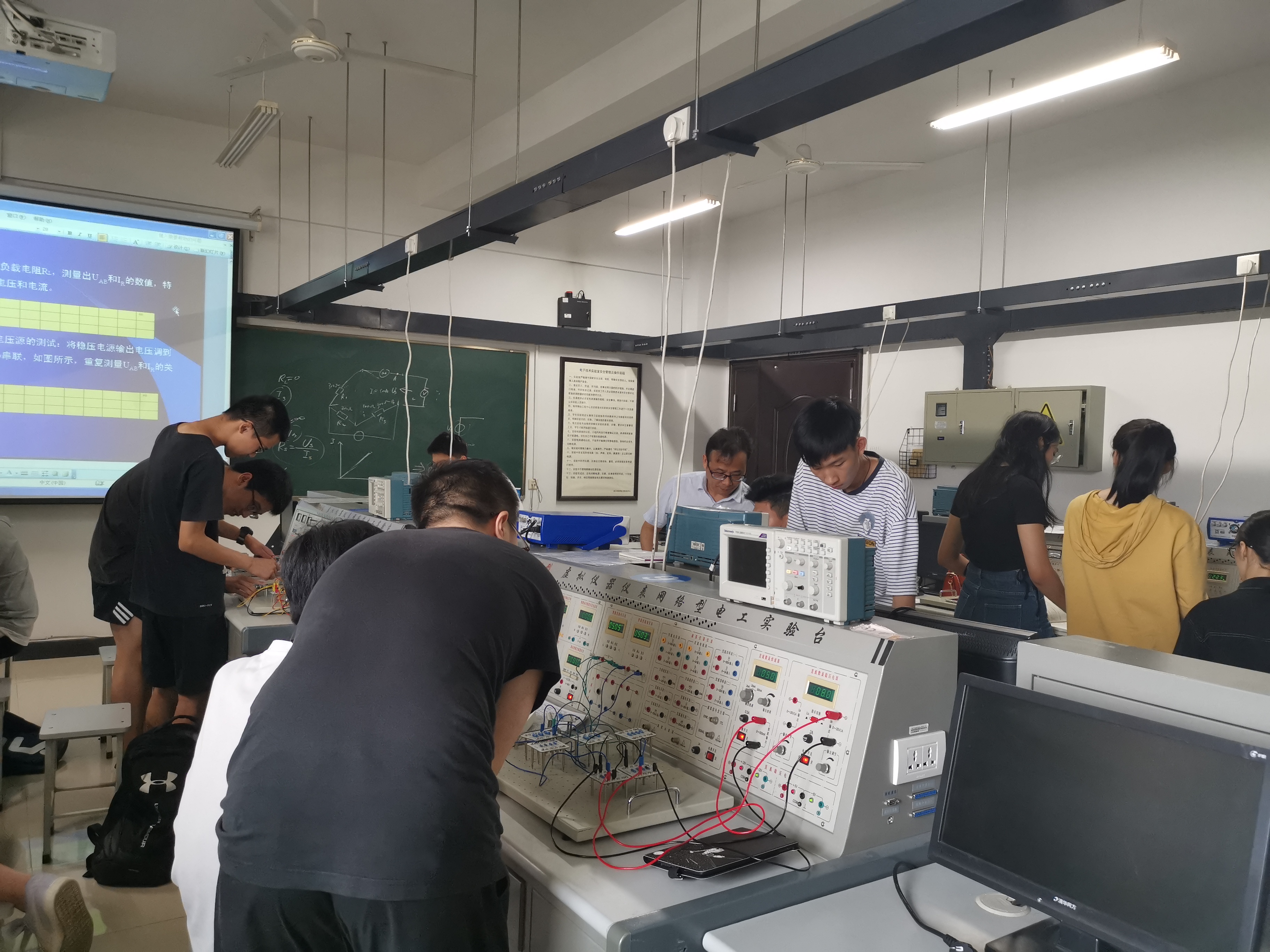

图1 THXDZ型虚拟仪器仪表网络型电工实验台

图2 TFG1920A信号发生器和TDS 2001C示波器

实验室地址：

小和山校区实验楼521-523电路实验室（项目1-8）
